详解多站点应用CSMA/CA原理进行无线传输的过程

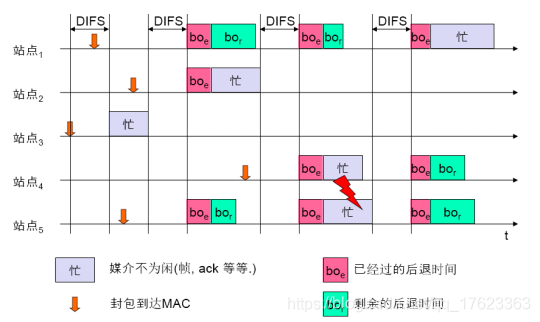

解读下图所示多站点应用CSMA/CA原理进行无线传输的过程。

在这里插入图片描述

解答

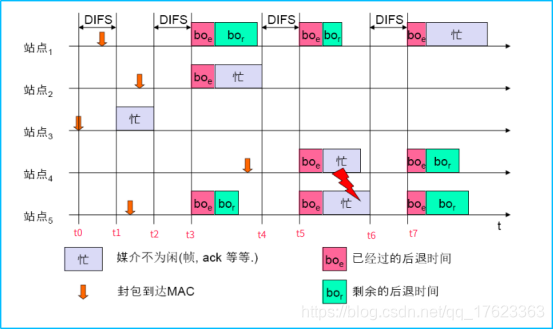

为了方便看图,我给假设上图是从t0时刻到t7时刻5个站点要发送的数据。

在这里插入图片描述

由图例可以看到四种图例的说明。可以看到t0时刻只有站点3有数据要发送(黄色箭头标识着),站点3帧听信道是不是空闲着。如果空闲着就需要等待一个DIFS时刻。

在这里插入图片描述

等够了一个DIFS时刻,站点3处于忙状态(占用了这个媒介,其他站点即使有数据,也不能发送了)。

补充在上面这个过程中其他站点的状态:站点3在t2时刻发送完了数据,那么t2时刻之前其他站点的状态如下:</
